Перепады высот участков трассы хладагента
Перепады высот участков трассы хладагента

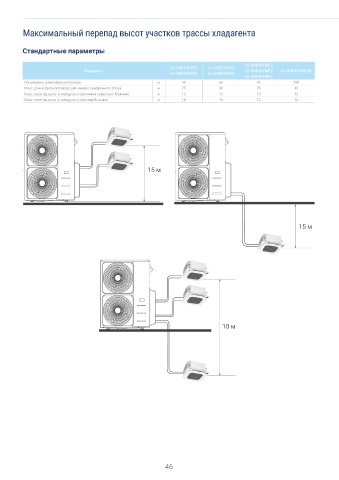

Максимальный перепад высот участков трассы хладагента Условия увеличения длины участков фреонотрассы
1. Перепад высот между внутренними блоками = 0.
Стандартные параметры 2. Перепад высот между внутренними и наружным блоками ԃ 3 метра.

LU-4HE28FME2
LU-2HE14FVE2 LU-3HE21FVE2 Параметр LU-2HE14FVE2 LU-2HE18FVE2 LU-3HE27FVE2 LU-5HE42FME2B
Параметр LU-4HE36FME2 LU-5HE42FME2B
LU-2HE18FVE2 LU-3HE27FVE2 Общая макс. длина фреонопровода м 85 85 100 130
LU-5HE42FME2
Общая макс. длина фреонопровода м 40 60 80 100 Макс. длина фреонопровода для внутреннего блока м 45 45 45 45
Макс. длина фреонопровода для каждого внутреннего блока м 25 30 35 45 Макс. перепад высоты между внутренними и наружным блоками м 3 3 3 3
Макс. перепад высоты между внутренними и наружным блоками м 15 15 15 15 Макс. перепад высоты между внутренними блоками м 0 0 0 0
Макс. перепад высоты между внутренними блоками м 10 10 10 10
Пример:
Внутренний Внутренний Внутренний Внутренний Внутренний
блок 1 блок 2 блок 3 блок 4 блок 5

Наружный блок
5 м
10 м
3 м 15 м
25 м
15 м максимум — 45 м
Общая длина фреонопровода: максимум 100 м
Комната 1 Комната 2 Комната 3 Комната 4 Комната 5

Примечание
Перед оформлением заказа необходимо согласование конфигурации с инженерным департаментом ТД KlimatProf.

15 м
Маслоподъемные петли
Маслоподъемные петли (U-образные изгибы трубы) необходимы
в холодильных системах для обеспечения возврата масла в ком-
прессор и предотвращения «масляного голодания».
Маслоуловитель следует устанавливать:
• каждые 6 м вертикального стояка всасывающей линии
(для блоков мощностью <36000 БТЕ/ч);
• каждые 10 м вертикального стояка всасывающей линии
(для блоков мощностью Ԅ36000 БТЕ/ч).

10 м Наружный блок/
внутренний блок
Газовая труба

Маслоподъемные
петли

6 м (для блоков мощностью <36000 БТЕ/ч)
Жидкостная 10 м (для блоков мощностью Ԅ36000 БТЕ/ч)
Наружный блок/ труба
внутренний блок

6 м (для блоков мощностью <36000 БТЕ/ч)
10 м (для блоков мощностью Ԅ36000 БТЕ/ч)
