Габаритные чертежи полупромышленных сплит-систем
Габаритные чертежи полупромышленных сплит-систем

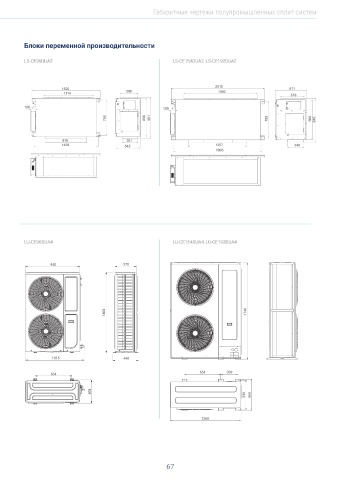

Габаритные чертежи

Блоки переменной производительности Блоки переменной производительности

LS-HE12DWE2B, LS-HE18DWE2B, LS-HE24DWE2, LS-CE96DUA2 LS-CE154DUA2, LS-CE192DUA2
LS-HE36DVE4, LS-HE48DVE4, LS-HE55DVE4

2015
1520 671
1114 398 1592 518
Вид снизу (монтаж с забором воздуха снизу) Сторона выхода воздуха
A C
F D
109 109
B Е 785 856 901 795 866 940
J
Сторона входа воздуха (стандартный монтаж) Отверстие для подвода
свежего воздуха
Плата управления 919 351
G 1429 542 1257 348
I 1905
H

Внутренний блок A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм I, мм J, мм
LS-HE12DWE2B 700 200 506 450 152 537 186 599 741 360
LS-HE18DWE2BB 880 210 674 600 136 706 190 782 920 508
LS-HE24DWE2 1100 249 774 700 175 926 228 1001 1140 598
LS-HE36DVE4 1360 249 774 700 175 1186 228 1261 1400 598
LS-HE48DVE4 1200 300 874 800 227 1044 280 1101 1240 697
LS-HE55DVE4 1200 300 874 800 227 1044 280 1101 1240 697

LU-CE96DUA4 LU-CE154DUA4, LU-CE192DUA4

LU-HE12UWE2, LU-HE18UWE2, LU-HE24UWE2, LU-HE24UWE2,
LU-HE36UVE4, LU-HE36UVE4, LU-HE48UVE4, LU-HE55UVE4 940 370

Ш

1400 1740
В

Ш1 1015 448
А
654 309
634

Г Б
404
530 565

Наружный блок Ш1, мм Ш, мм А, мм Г, мм В, мм Б, мм 1268
LU-HE12UWE2 784 765 452 303 555 314
LU-HE18UWE2 874 805 511 330 554 346
LU-HE24UWE2 955 890 663 342 673 380
LU-HE36UVE4 1030 946 673 410 810 455
LU-HE48UVE4 1030 946 673 410 810 455
LU-HE55UVE4 1073 980 615 375 975 430
