Компактные приточно-вытяжные установки с роторным рекуператором

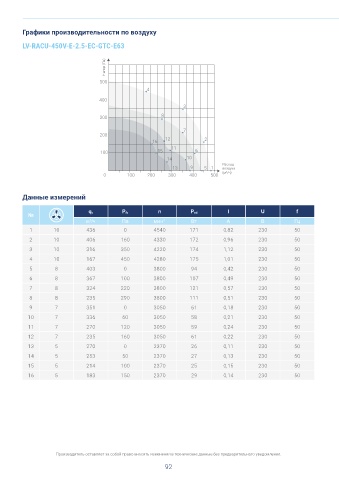

Графики производительности по воздуху Графики производительности по воздуху

LV-RACU-450V-E-2.5-EC-GTC-E63 LV-RACU-550V-E-2.5-EC-GTC-E63

Напор (Па) Напор (Па)

500 500
4 4

400 400
3 3
300 8 300 8

7 7
200 200
12 2
16 16 12 2
11 11
100 15 6 100 15 6
14 10 14 10
Расход Расход
13 9 5 1 воздуха 13 9 5 1 воздуха
(м³/ч)
(м³/ч)
0 100 200 300 400 500 0 150 300 450 600 750
Данные измерений Данные измерений

n I U f n I U f
№ q v P fs P ed № q v P fs P ed
м /ч Па мин -1 Вт А В Гц м /ч Па мин -1 Вт А В Гц
3
3
1 10 436 0 4540 171 0,82 230 50 1 10 609 0 4100 171 0,82 230 50
2 10 406 160 4330 172 0,96 230 50 2 10 534 160 4120 172 0,96 230 50
3 10 316 350 4220 174 1,12 230 50 3 10 467 350 4080 174 1,12 230 50
4 10 167 450 4280 175 1,01 230 50 4 10 345 450 4075 175 1,01 230 50
5 8 403 0 3800 94 0,42 230 50 5 8 486 0 3800 94 0,42 230 50

6 8 367 100 3800 107 0,49 230 50 6 8 427 100 3800 107 0,49 230 50
7 8 324 220 3800 121 0,57 230 50 7 8 363 220 3800 121 0,57 230 50
8 8 235 290 3800 111 0,51 230 50 8 8 330 290 3800 111 0,51 230 50

9 7 351 0 3050 61 0,18 230 50 9 7 430 0 3050 61 0,18 230 50
10 7 336 60 3050 58 0,21 230 50 10 7 400 60 3050 58 0,21 230 50
11 7 270 120 3050 59 0,24 230 50 11 7 370 120 3050 59 0,24 230 50
12 7 235 160 3050 61 0,22 230 50 12 7 346 160 3050 61 0,22 230 50
13 5 270 0 2370 26 0,11 230 50 13 5 341 0 2370 26 0,11 230 50
14 5 253 50 2370 27 0,13 230 50 14 5 298 50 2370 27 0,13 230 50
15 5 214 100 2370 25 0,15 230 50 15 5 248 100 2370 25 0,15 230 50

16 5 183 150 2370 29 0,14 230 50 16 5 210 150 2370 29 0,14 230 50

Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления. Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления.
92 93
