Компактные приточно-вытяжные установки с роторным рекуператором

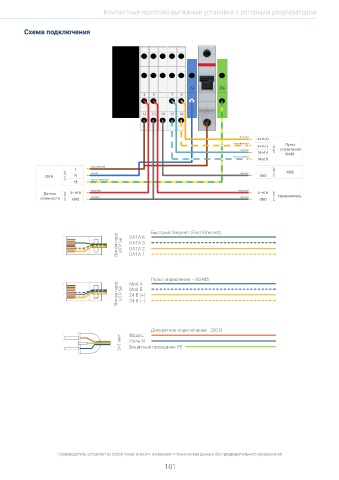

LV-RACU-1000PL-E-4-EC-GTC-E63 Схема подключения

+5 ∅315
1452 –5
4 отв.
+2 500 –2
251 251

1394 430 258
1524
946
1076
∅9 697
4 отв.
На улицу В помещение
910 978 1052 желтый 24 В (+)

С улицы Из помещения Вытяжной воздух бело-желтый 24 В (-) управления
Пульт
голубой
бело-голубой
1426 Приточный воздух коричневый
1500 синий черный 2×1 мм 2 ККБ
3×1 мм 2
220 В желто-зеленый
красный красный
Датчик 0–10 В 0–10 В
влажности 2×1 мм 2 черный черный 2×1 мм 2 Увлажнитель
LV-RACU-1000PR-E-4-EC-GTC-E63

+5 ∅315
1452 –5
4 отв.
Быстрый Эзернет (Fast Ethernet)
+2 500 –2 DATA 6
251 251 Витая пара UTP 5e DATA 3
DATA 2
1394 430 258 DATA 1
1524
946
1076
∅9 697
4 отв. Пульт управления ӏ RS485
С улицы Из помещения Витая пара UTP 5e Mod A
Mod B
24 В (+)
910 978 1052 24 В (ӏ)
На улицу В помещение

Вытяжной воздух
Дискретное подключение 220 В
1426 Приточный воздух Фаза L
3×1 мм 2 Защитный проводник PE
1500
Ноль N

Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления. Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления.
