Компактные приточно-вытяжные установки с пластинчатым рекуператором

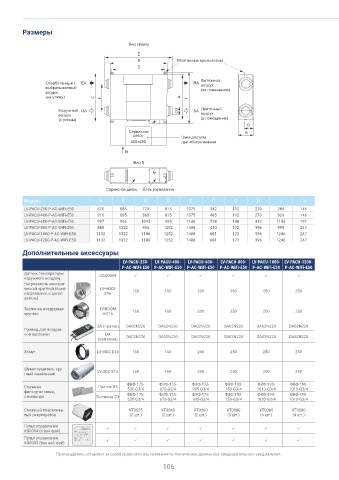

Размеры Функции системы автоматики

Вид сверху Основные функции LV-PACU-P-AC-WiFi-E50
3 скорости вращения вентиляторов («Низкая», «Средняя» и «Высокая») +
E 2 режима: нагрев и вентиляция +
B Монтажные кронштейны
Регулирование комнатной температуры воздуха +
D
Рекуперация холод/тепло +
Настройка даты и времени +
Вытяжной
Отработанный / EA RA воздух Таймер включения/выключения установки по времени +
выбрасываемый (из помещения) Функция блокировки от детей +
воздух
(на улицу) C F A I Функциональные элементы
Вентиляторы
Приточный
Наружный OA ∅d SA Управление скоростью от трансформатора — 3 ступени +
воздух воздух Электрический нагреватель *
(с улицы) (в помещение)
G Управление: Вкл/Выкл +
Сервисная H Вентиляторы LV-FDC-Sp-E50 *
дверь Зона доступа Управление: Вкл/Выкл +
450×450 при обслуживании Клапан байпас
Управление: Откр./Закр. +
N
Контроль загрязнения фильтров
Вид N По таймеру фильтра +
Воздушная заслонка *
Управление: Вкл./Выкл. +
Датчики
Датчик температуры внешний на контроллере +
Сервисная дверь Блок управления
Датчик температуры наружного воздуха +
Датчик температуры отработанного воздуха +
Модель A B C D E F G H I ∅d
LV-PACU-250-P-AC-WiFi-E50 670 885 720 815 1075 342 112 270 784 146 Элементы управления
LV-PACU-400-P-AC-WiFi-E50 810 885 860 815 1075 485 112 270 924 146 Пульт +
LV-PACU-600-P-AC-WiFi-E50 997 966 1045 905 1130 728 138 312 1106 197 Вайфай через приложение +
LV-PACU-800-P-AC-WiFi-E50 885 1322 936 1252 1488 430 172 396 995 247
LV-PACU-1000-P-AC-WiFi-E50 1132 1322 1186 1252 1488 681 172 396 1246 247 Примечания
LV-PACU-1200-P-AC-WiFi-E50 1132 1322 1186 1252 1488 681 172 396 1246 247 * не входит в комплект поставки; заказывается дополнительно.
Дополнительные аксессуары Защитные функции

LV-PACU-250- LV-PACU-400- LV-PACU-600- LV-PACU-800- LV-PACU-1000- LV-PACU-1200-
P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 • Защита рекуператора от обмерзания.
Датчик температуры При определенных условиях возможна ситуация обмерзания пластинчатого рекуператора. При работе установки более
наружного воздуха CGQ0005       50 минут система определяет температуру наружного воздуха и, если эта температура наружного воздуха на входе
Нагреватель электри- ниже –2 °С, то установка переходит в режим защиты от замерзания.
ческий круглый (пред- LV-HDCE 160 160 200 250 250 250
нагреватель и догре- Е16 Контроллер запускает алгоритм защиты от замерзания, при работе которого происходит остановка приточного венти-
ватель) лятора (работает только вентилятор вытяжного воздуха) и оттаивание теплообменника рекуператора. Пауза в работе
установки может составлять от 10 до 50 минут. Затем установка выходит из режима защиты от замерзания и работает
Заслонка воздушная LV-BDCM 160 160 200 250 250 250 в прежнем режиме.
круглая H E16
• Защита двигателей вентиляторов осуществляется встроенными термоконтактами.
DA (приток) DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 • Есть ограничение на срок службы фильтра (по умолчанию 2000 часов работы установки). При достижении 2000 часов
Привод для воздуш-
ной заслонки DA DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 значок фильтра на пульте будет мигать.
(вытяжка)
Пульт управления
Хомут LV-MDC E16 160 160 200 250 250 250 Функции:
■ Включение/выключение агрегата. ■ Сброс фильтра.
KG0003; KG0004 ■ Коррекция температуры ■ Функция блокировки от детей.
(диапазон −5…+5 °C). ■ Режим нагрева — автоматическое
Шумоглушитель кру- LV-SDC E16 160 160 200 250 250 250 ■ Выбор режима (переключение включение электрического
глый канальный между режимом нагрева и нагревателя при температуре на
режимом вентиляции). 3 °C ниже заданной; отключение
ФВФ-175- ФВФ-175- ФВФ-175- ФВФ-190- ФВФ-190- ФВФ-190- ■ Переключение контроллера при достижении заданной
Сменная Приток G3 530-G3/4 670-G3/4 905-G3/4 750-G3/4 1010-G3/4 1010-G3/4 датчика температуры (встроенный температуры (вентиляторы
фильтр-вставка, Таймер датчик или внешний датчик). продолжают работать).
панельная Вытяжка G3 ФВФ-175- ФВФ-175- ФВФ-175- ФВФ-190- ФВФ-190- ФВФ-190- Время ■ Установка температуры (диапазон ■ Подсветка — включается при
530-G3/4 670-G3/4 905-G3/4 750-G3/4 1010-G3/4 1010-G3/4 Фильтр
+16…+35 °C).
Режим нагрева ■ Настройка скорости вентилятора нажатии кнопок, отключается
через 30 секунд бездействия.
Сменный пластинча- XT0025 XT0040 XT0060 XT0080 XT0080 XT0080 Комнатная Заданная (низкая, средняя и высокая ■ Функция памяти — автоматическое
тый рекуператор (2 шт.) (2 шт.) (2 шт.) (3 шт.) (4 шт.) (4 шт.) температура температура скорость). восстановление предыдущего
Встроенный датчик ■ Функция таймера (день, час,
Режим вентиляции статуса работы после сбоя
Пульт управления минута). питания.
KG0004 (с вай-фай)        Скорость Блокировка ■ Функция синхронизации ■ Функция вайфай (для KG0004).
вентилятора от детей времени — автоматическое
Пульт управления Кнопка вкл/выкл включение и выключение
KG0003 (без вай-фай)        устройства по заданному времени.
Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления. Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления.
