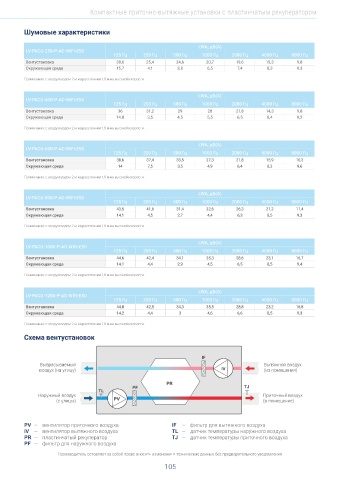

Компактные приточно-вытяжные установки с пластинчатым рекуператором

Графики производительности Шумовые характеристики

LV-PACU-250-P-AC-WiFi-E50 LV-PACU-400-P-AC-WiFi-E50 LWA, дБ(А)
LV-PACU-250-P-AC-WiFi-E50
Па 50 Гц Па 50 Гц 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
350 350 Вентустановка 30,6 25,4 24,6 20,7 19,6 15,3 9,8
Окружающая среда 15,7 4,1 3,8 6,5 7,4 8,3 9,3
300 300
Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
250 250
LWA, дБ(А)
LV-PACU-400-P-AC-WiFi-E50
200 200 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
Вентустановка 36 31,2 29 28 21,8 14,3 9,8
Окружающая среда 14,8 3,5 4,5 5,5 6,5 8,4 9,2
150 150
Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
100 100
LWA, дБ(А)
50 50 LV-PACU-600-P-AC-WiFi-E50
125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
Вентустановка 38,6 37,4 33,5 27,3 21,8 15,9 10,3
0 0
50 100 150 200 250 300 350 400 50 100 150 200 250 300 350 400 450 500 Окружающая среда 14 7,5 3,5 4,9 6,4 8,3 9,6
м /ч м /ч
3
3
Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
LV-PACU-600-P-AC-WiFi-E50 LV-PACU-800-P-AC-WiFi-E50
Па 50 Гц Па 50 Гц LWA, дБ(А)
350 400 LV-PACU-800-P-AC-WiFi-E50
125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
Вентустановка 43,5 41,6 31,4 32,6 26,3 21,2 11,4
300
Окружающая среда 14,1 4,5 2,7 4,4 6,3 8,5 9,3
300
250 Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
200 LWA, дБ(А)
LV-PACU-1000-P-AC-WiFi-E50
200 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
150 Вентустановка 44,6 42,4 34,1 35,3 28,6 23,1 16,7
Окружающая среда 14,1 4,4 2,9 4,5 6,5 8,5 9,4
100
100 Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
50
LWA, дБ(А)
LV-PACU-1200-P-AC-WiFi-E50
0 0 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
100 200 300 400 500 600 700 200 400 600 800 1000 1200
м /ч м /ч Вентустановка 44,8 42,5 34,3 35,5 28,8 23,2 16,8
3
3
Окружающая среда 14,2 4,4 3 4,6 6,6 8,5 9,3
LV-PACU-1000-P-AC-WiFi-E50 LV-PACU-1200-P-AC-WiFi-E50
Примечание: с воздуховодом 2 м на расстоянии 1,5 м на высокой скорости.
Па 50 Гц Па 50 Гц
Схема вентустановок
400 500
400
300
Выбрасываемый Вытяжной воздух
воздух (на улицу) (из помещения)
300
200
200 Наружный воздух Приточный воздух
(с улицы) (в помещение)
100
100
PV Ӑ вентилятор приточного воздуха IF Ӑ фильтр для вытяжного воздуха
IV Ӑ вентилятор вытяжного воздуха TL Ӑ датчик температуры наружного воздуха
0 0 PR Ӑ пластинчатый рекуператор TJ Ӑ датчик температуры приточного воздуха
200 400 600 800 1000 1200 1400 200 400 600 800 1000 1200 1400
м /ч м /ч PF Ӑ фильтр для наружного воздуха
3
3
