Компактные приточно-вытяжные установки с пластинчатым рекуператором

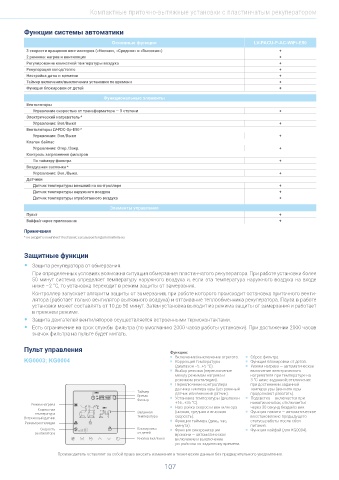

Размеры Функции системы автоматики
Вид сверху Основные функции LV-PACU-P-AC-WiFi-E50
3 скорости вращения вентиляторов («Низкая», «Средняя» и «Высокая») +
E 2 режима: нагрев и вентиляция +
B Монтажные кронштейны
Регулирование комнатной температуры воздуха +
D
Рекуперация холод/тепло +
Настройка даты и времени +
Вытяжной
Отработанный / EA RA воздух Таймер включения/выключения установки по времени +
выбрасываемый (из помещения) Функция блокировки от детей +
воздух
(на улицу) C F A I Функциональные элементы
Вентиляторы
Приточный
Наружный OA ∅d SA Управление скоростью от трансформатора — 3 ступени +
воздух воздух Электрический нагреватель *
(с улицы) (в помещение)
G Управление: Вкл/Выкл +
Сервисная H Вентиляторы LV-FDC-Sp-E50 *
дверь Зона доступа Управление: Вкл/Выкл +
450×450 при обслуживании Клапан байпас
Управление: Откр./Закр. +
N
Контроль загрязнения фильтров
Вид N По таймеру фильтра +
Воздушная заслонка *
Управление: Вкл./Выкл. +
Датчики
Датчик температуры внешний на контроллере +
Сервисная дверь Блок управления
Датчик температуры наружного воздуха +
Датчик температуры отработанного воздуха +
Модель A B C D E F G H I ∅d
LV-PACU-250-P-AC-WiFi-E50 670 885 720 815 1075 342 112 270 784 146 Элементы управления
LV-PACU-400-P-AC-WiFi-E50 810 885 860 815 1075 485 112 270 924 146 Пульт +
LV-PACU-600-P-AC-WiFi-E50 997 966 1045 905 1130 728 138 312 1106 197 Вайфай через приложение +
LV-PACU-800-P-AC-WiFi-E50 885 1322 936 1252 1488 430 172 396 995 247
LV-PACU-1000-P-AC-WiFi-E50 1132 1322 1186 1252 1488 681 172 396 1246 247 Примечания
LV-PACU-1200-P-AC-WiFi-E50 1132 1322 1186 1252 1488 681 172 396 1246 247 * не входит в комплект поставки; заказывается дополнительно.
Дополнительные аксессуары Защитные функции
LV-PACU-250- LV-PACU-400- LV-PACU-600- LV-PACU-800- LV-PACU-1000- LV-PACU-1200-
P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 P-AC-WiFi-E50 • Защита рекуператора от обмерзания.
Датчик температуры При определенных условиях возможна ситуация обмерзания пластинчатого рекуператора. При работе установки более
наружного воздуха CGQ0005 50 минут система определяет температуру наружного воздуха и, если эта температура наружного воздуха на входе
Нагреватель электри- ниже –2 °С, то установка переходит в режим защиты от замерзания.
ческий круглый (пред- LV-HDCE 160 160 200 250 250 250
нагреватель и догре- Е16 Контроллер запускает алгоритм защиты от замерзания, при работе которого происходит остановка приточного венти-
ватель) лятора (работает только вентилятор вытяжного воздуха) и оттаивание теплообменника рекуператора. Пауза в работе
установки может составлять от 10 до 50 минут. Затем установка выходит из режима защиты от замерзания и работает
Заслонка воздушная LV-BDCM 160 160 200 250 250 250 в прежнем режиме.
круглая H E16
• Защита двигателей вентиляторов осуществляется встроенными термоконтактами.
DA (приток) DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 • Есть ограничение на срок службы фильтра (по умолчанию 2000 часов работы установки). При достижении 2000 часов
Привод для воздуш-
ной заслонки DA DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 DA02N220 значок фильтра на пульте будет мигать.
(вытяжка)
Пульт управления
Хомут LV-MDC E16 160 160 200 250 250 250 Функции:
■ Включение/выключение агрегата. ■ Сброс фильтра.
KG0003; KG0004 ■ Коррекция температуры ■ Функция блокировки от детей.
(диапазон −5…+5 °C). ■ Режим нагрева — автоматическое
Шумоглушитель кру- LV-SDC E16 160 160 200 250 250 250 ■ Выбор режима (переключение включение электрического
глый канальный между режимом нагрева и нагревателя при температуре на
режимом вентиляции). 3 °C ниже заданной; отключение
ФВФ-175- ФВФ-175- ФВФ-175- ФВФ-190- ФВФ-190- ФВФ-190- ■ Переключение контроллера при достижении заданной
Сменная Приток G3 530-G3/4 670-G3/4 905-G3/4 750-G3/4 1010-G3/4 1010-G3/4 датчика температуры (встроенный температуры (вентиляторы
фильтр-вставка, Таймер датчик или внешний датчик). продолжают работать).
панельная Вытяжка G3 ФВФ-175- ФВФ-175- ФВФ-175- ФВФ-190- ФВФ-190- ФВФ-190- Время ■ Установка температуры (диапазон ■ Подсветка — включается при
530-G3/4 670-G3/4 905-G3/4 750-G3/4 1010-G3/4 1010-G3/4 Фильтр
+16…+35 °C).
Режим нагрева ■ Настройка скорости вентилятора нажатии кнопок, отключается
через 30 секунд бездействия.
Сменный пластинча- XT0025 XT0040 XT0060 XT0080 XT0080 XT0080 Комнатная Заданная (низкая, средняя и высокая ■ Функция памяти — автоматическое
тый рекуператор (2 шт.) (2 шт.) (2 шт.) (3 шт.) (4 шт.) (4 шт.) температура температура скорость). восстановление предыдущего
Встроенный датчик ■ Функция таймера (день, час,
Режим вентиляции статуса работы после сбоя
Пульт управления минута). питания.
KG0004 (с вай-фай) Скорость Блокировка ■ Функция синхронизации ■ Функция вайфай (для KG0004).
вентилятора от детей времени — автоматическое
Пульт управления Кнопка вкл/выкл включение и выключение
KG0003 (без вай-фай) устройства по заданному времени.
Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления. Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления.
